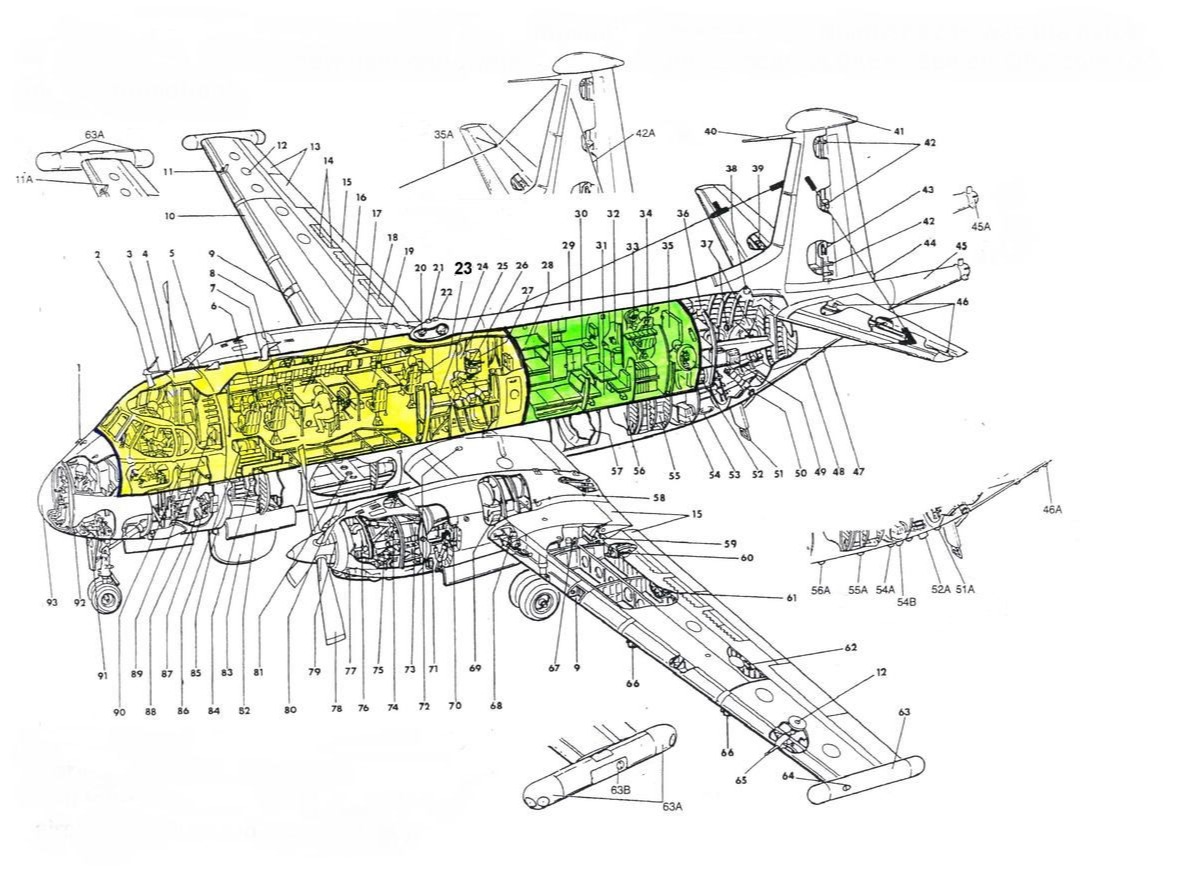

Geel gemarkeerd is het cabinedeel dat in de tactische trainers in Nordholz en Lann Bihoué beschikbaar was (tekening van DL0AER).
(Duitse uitvoering)
Geel gemarkeerd is het cabinedeel dat in de tactische trainers in Nordholz en Lann Bihoué beschikbaar was (tekening van DL0AER).
1 Pitotbuis
2 Glide slope antenne
3 VOR localizer antenne
4 Nooduitgang bovenzijde cockpit
5 TACAN-antenne
6 Sonoboei-operator 1 (jezebel)
7 VHF-antenne
8 Sonoboei-operator 2 (pinger/julie)
9 Landingsverlichting
10 Pneumatische de-icing
11 UHF-testantenne
11a UHF-antenne
12 Aardeconnector
13 Rolroer
14 Remklep
15 Landingskleppen
16 Aanvalstafel (NAVTAC en TACCO)
17 IFF-antenne
18 Remklep
19 Navigatie- en zoektafel (GEONAV)
20 LF/MF peilantenne
21 Anti-collision light
22 Navigatieverlichting
23 Radio-operator
24 Radaroperator
25 Nooduitgang boven vleugel (L+R)
26 ESM/MAD operator
27 Reddingvlot (L+R)
28 Bed
29 HF-antenne
30 Keukentje (galley)
31 Rustruimte
32 Toilet
33 Verrekijker observatiepositie (L&R)
34 Observatiepositie achter (L&R)
35 Toegangsdeur drukcabine
35a HF 2 draadantenna
36 Opslag retro markers
37 Opbergruimte
38 ?
39 Hydraulische servo hoogteroer
40 Decca-antenne (Loran bij KM)
41 (bij KM: ESM dome)
42 Kogellagers richtingsroer
42a HF 1 draadantenne
43 Hydraulische servo richtingsroer
44 Navigatieverlichting
45 MAD boom
45a MAD-sensor
46 Kogellagers hoogteroer
46a Antenne radiohoogtemeter
47 Marker antenne
48 Zendantenne radiohoogtemeter
49 ?
50 Universele lanceerkoker
51 Toegangsluik met ladder en glijbaan
51a IFF-antenne
52 Retro launcher
52a UHF 2 antenne
53 ?
54 Doppler-antenne
54a Anti-collision light
54b Sonoboei-antenne
55 Marker launcher
55a VHF/FM antenne
56 Sonoboei launcher
56a Infrarooddetector
57 Sonoboei launcher
58 Motoruitlaat
59 Remklep
60 Klepactuator
61 Spoiler actuator
62 Hydraulische servo rolroer
63 ESM pod (niet bij KM)
63a ESM-antenne (niet bij KM)
63b Vochtigheidsindicator ESM (niet bij KM)
64 Navigatieverlichting
65 Angle of attack sensor
66 Vleugel-wapenrek
67 Brandstofpomp
68 Brandstofconnector
69 Brandstofpaneel
70 Hydraulische tank
71 Connectors (hydrauliek en lucht)
72 Aardeconnector
73 Motorbrandschot
74 ?
75 ?
76 ?
77 Oliekoeler
78 Propeller
79 Electrische de-icing
80 Bommenruim
81 Bommenruim-wapenrek
82 Deur SUS launcher
83 Radar dome
84 Water/methanol tank
85 AC/DC connector
86 Auxiliary Power Unit
87 Aggregaat airconditioning
88 Startbatterij
89 Zitplaats boordwerktuigkundige
90 Nooduitgang via neuswielruimte
91 Neuswieldeur met landingslicht
92 VHF/UHF peilantenne
93 Observatiepositie in de neus
(Nederlandse uitvoering)

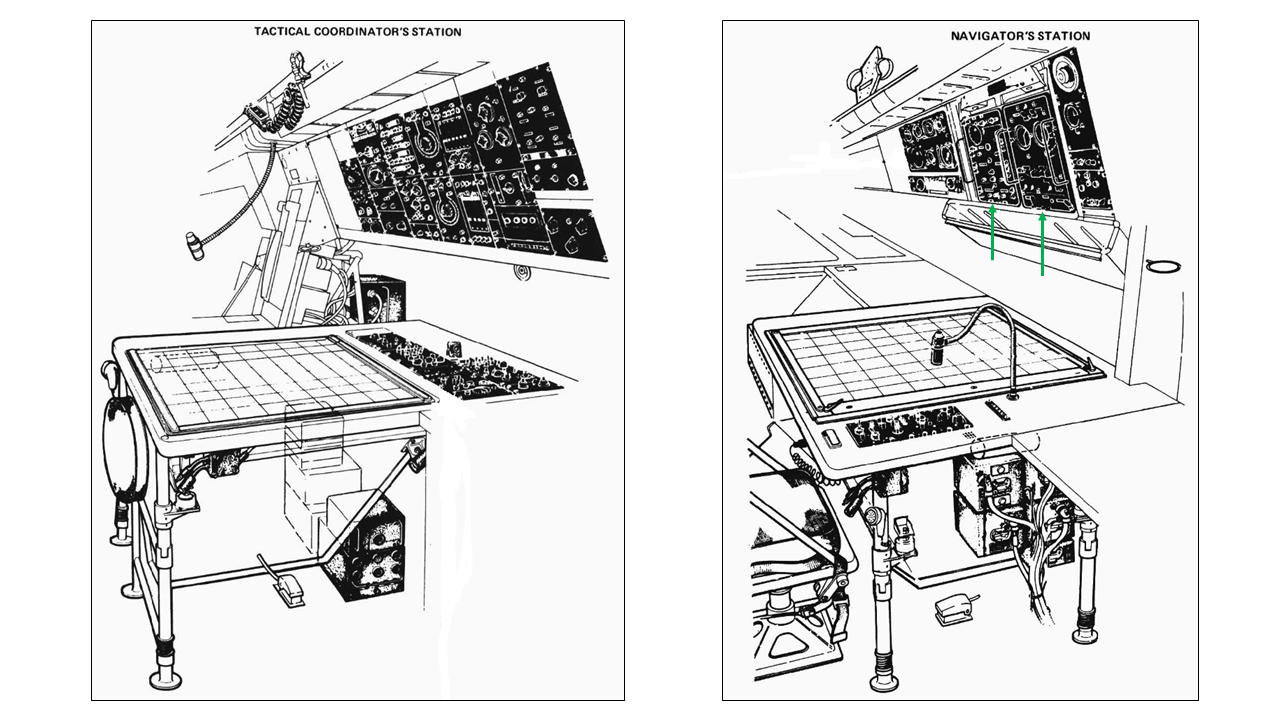

De zitplaats van de NAVTAC achter de aanvalsplottafel is in het plaatje niet weergegeven, wel zijn intercom-voetschakelaar.
(Nederlandse uitvoering)

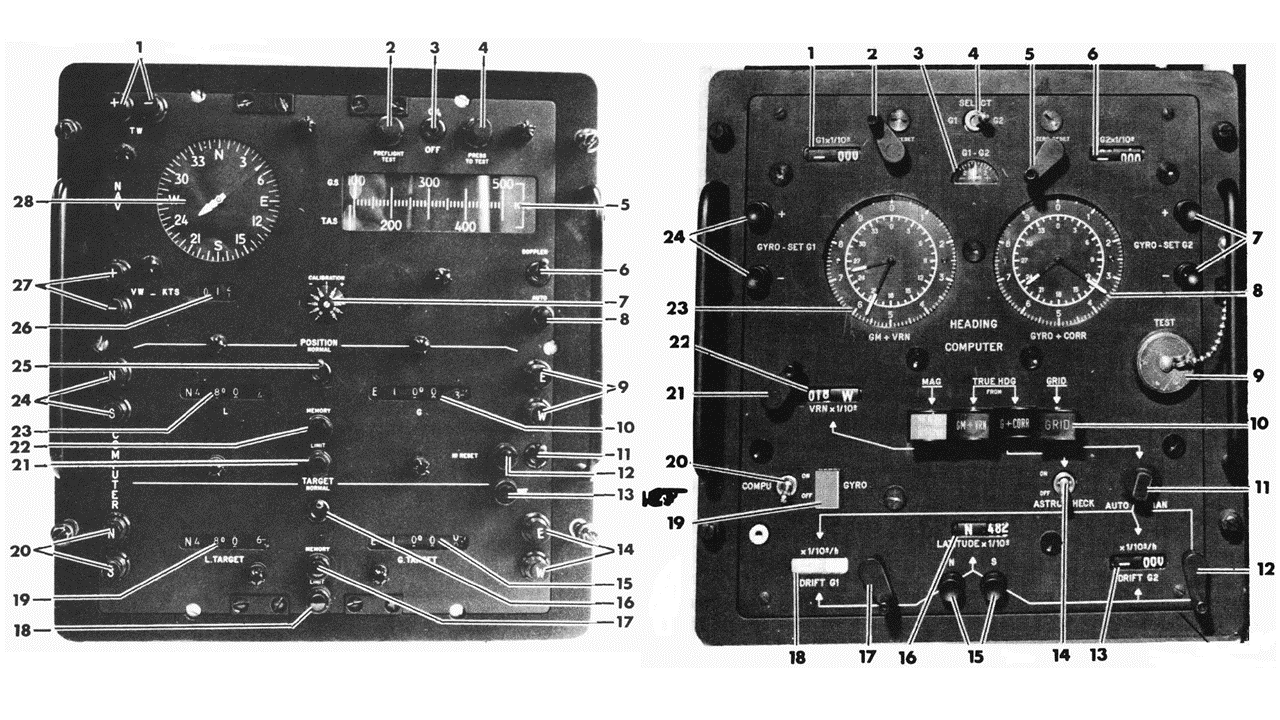

Zie de groene pijlen in het plaatje 'werkposities' hierboven; de navigatiecomputer was een analoog apparaat dat continu de gispositie - dead reckoning position - berekende.
(Nederlandse uitvoering)

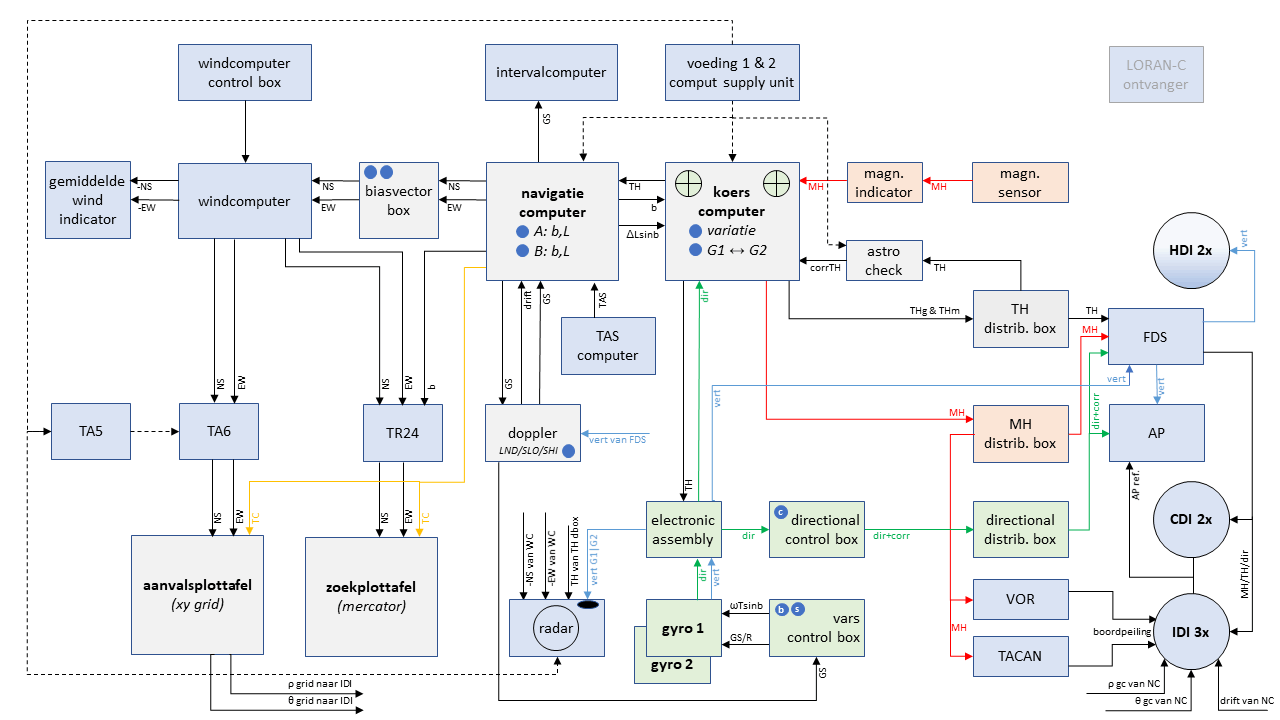

Niet alle details zijn weergegeven, onder voorbehoud van fouten.
AP = Auto Pilot
b = geografische breedte
CDI = Course & Deviation Indicator
c = correctie
corr = correctie / gecorrigeerde
dbox = distribution box
dir = horizontaalreferentie
drift = drift
EW = oost-west verplaatsing
FDS = Flight Director System
G1↔G2 = keuze gyroplatform 1 of 2
gc = grootcirkel
GS = grondsnelheid
gyro 1 = gyroplatform 1
gyro 2 = gyroplatform 2
HDI = Horizon & Direction Indicator
IDI = Integrated Destin. Indicator
L = geografische lengte
MH = magnetische koers
NC = navigatiecomputer
NS = noord-zuid verplaatsing
R = ?
ref = referentie
s = grondsnelheid
TA5 = electronica aanvalsplottafel
TA6 = electronica aanvalsplottafel
TC = grondkoers (track)
TAS = true air speed
TH = ware koers
THg = ware koers (basis gyro)
THm = ware koers (basis magn.)
TR24 = electronica zoekplottafel
vert = verticaalreferentie
WC = windcomputer
ΔLsinb = convergentiecorr. op gyro
θ = koers naar doel
ρ = afstand naar doel
ωTsinb = aardrotatiecorr. op gyro
